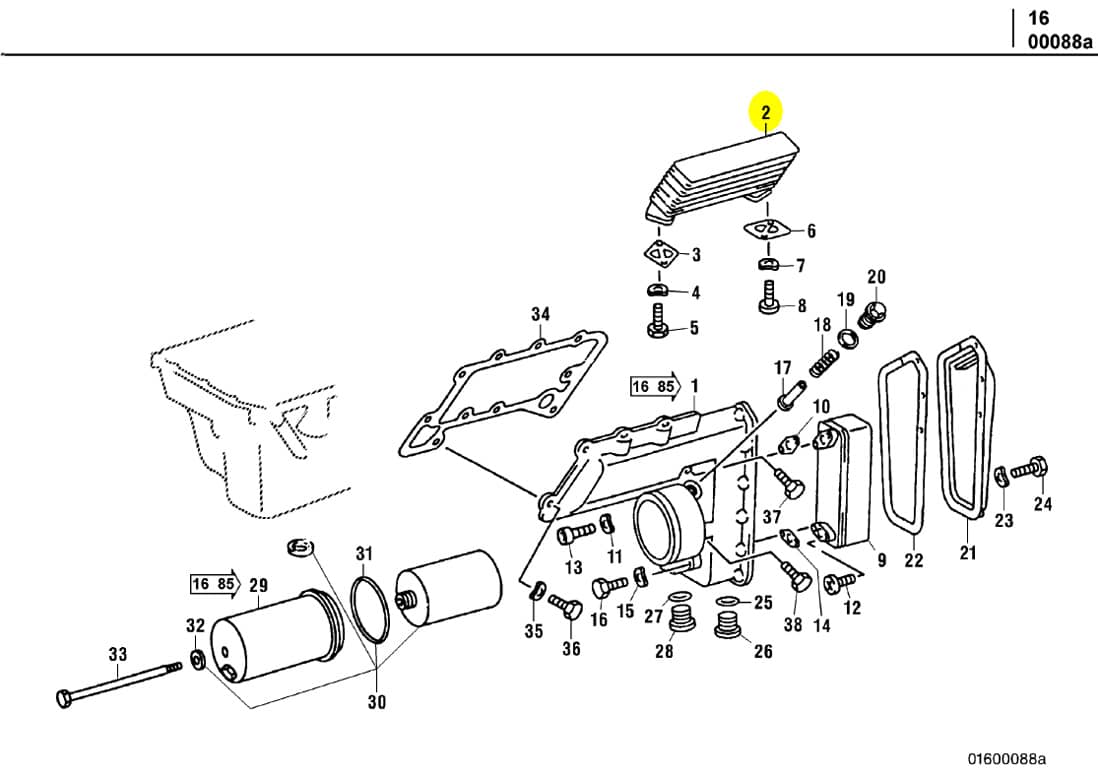

MTU 4221880001 Technical Engineering Exploded View

MTU 4221880001 Technical Engineering Exploded View

MTU 4221880001 Technical Engineering Exploded View

C/N Description Part-Number Qty
01 HOUSING 4221880404 01
02 OIL COOLER 4221880001 01
03 GASKET 917003026003 01
04 WASHER 000433008406 02
05 BOLT HEX SOC HD 000912008025 02
06 GASKET 4421880380 01
07 WASHER 000433008406 02
08 SCREW 000912008098 02
09 OIL COOLER 4221880101 01
10 GASKET 917003022003 01
11 WASHER 000433008406 02
12 SCREW 007984008041 01
13 SCREW 000912008098 01
14 GASKET 917003022003 01
15 WASHER 000433008406 02
16 SCREW 000912008029 02
17 SAFETY VALVE 4031840132 01
18 SPRING 4039930201 01
19 SEALING RING 007603026106 01
20 PLUG 4031840156 01
21 COVER 4221880002 01
22 GASKET 4421880480 01
23 WASHER 000433008406 12
24 SCREW 910105008018 12
25 SEALING RING 007603012110 01
26 PLUG 007604012102 01
27 SEALING RING 007603024105 01
28 PLUG 2109970132 01
29 FILTER HOUSING 4031800011 01
30 FILTER ELEMENT 4021800009 01
31 SEALING RING 0089977045 01
32 SEALING RING 007603014103 01
33 SCREW 4039900901 01
34 GASKET 4421880580 01
35 WASHER SPRING B10 000137010201 10
36 HEX SCREW 304017010047 08
37 SCREW 910105010013 01
38 SCREW 0009904904 01

MTU 183 Diesel Engine Models & Specifications

MTU 8V 183 TE92 Diesel Engine

MTU 183 Diesel Engine Models & Specifications

Make Year of construction Power KW U/MIN
8V 183 TE52 OM 442 LA 243 1500
8V 183 TE52 OM 442 LA 367 1800
8V 183 AA51 OM 422 152 1500
8V 183 AA51 OM 422 178 1800
6R 183 TD13H OM 447 H LA 275 2100
12V 183 TE93 OM 444 LA 846 2400
12V 183 TE52 OM 444 LA 455 1500
12V 183 TE52 OM 444 LA 550 1800
12V 183 TD13 OM 444 LA 450 1500
12V 183 TD13 OM 444 LA 550 2100
12V 183 TB32 OM 444 LA 441 1500
12V 183 TA12 OM 444 A 400 2100
