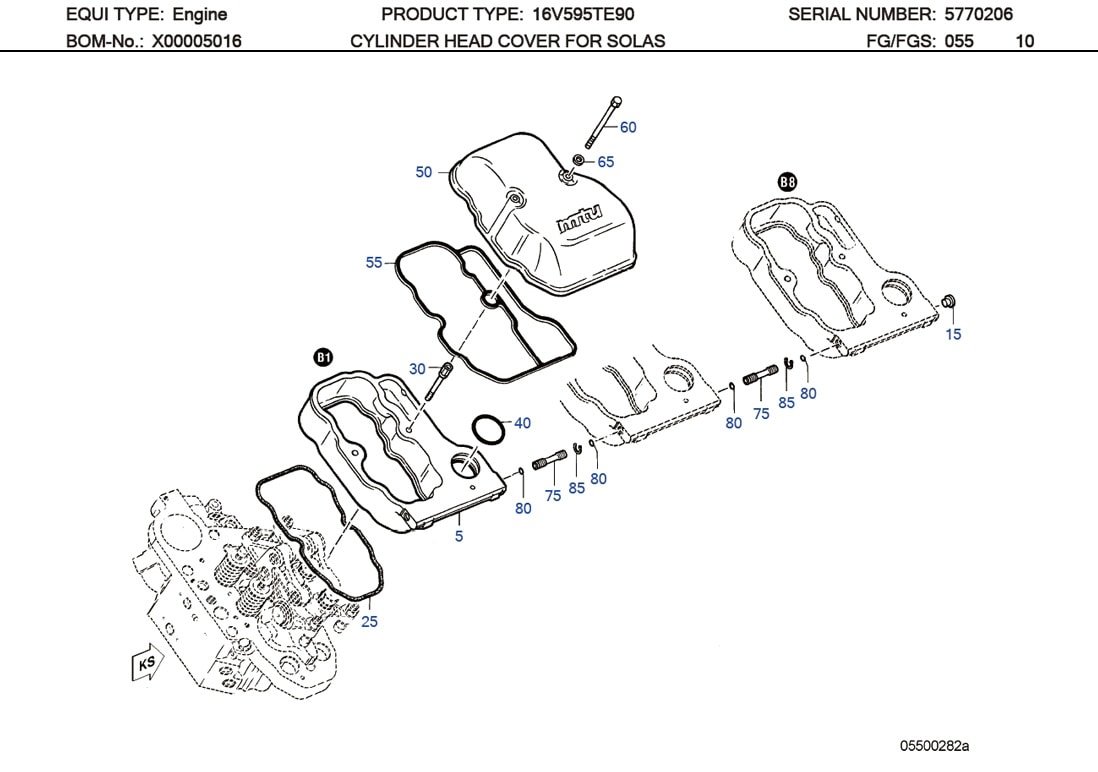

MTU 5760550180 Technical Engineering Exploded View

MTU 5760550180 Technical Engineering Exploded View MTU 5860780084 Technical Engineering Exploded View

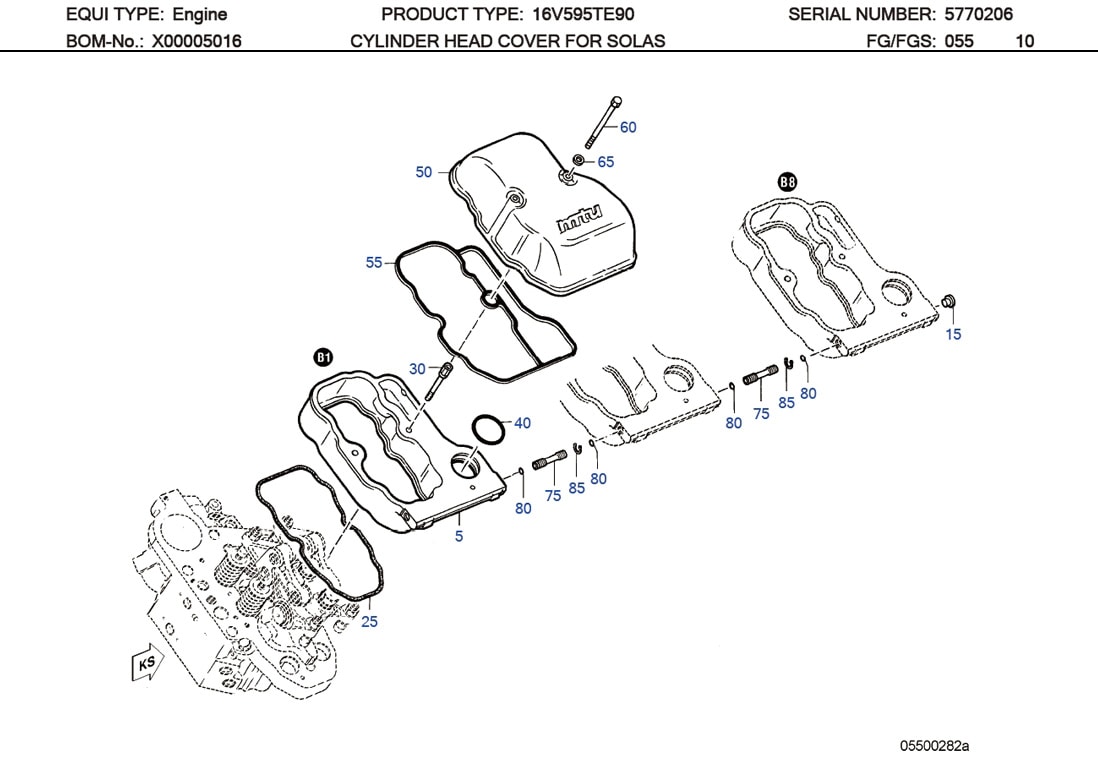

MTU 5760550180 Technical Engineering Exploded View

C/N Description Part-Number Qty
5 GEAR CASE X00017093 016
15 PLUG 5769970235 002
25 PROFILE GASKET 5760550280 016
30 SCREW 5760550171 032
40 O-RING 700429064000 016
50 GEAR CASE COVER 5760550319 016

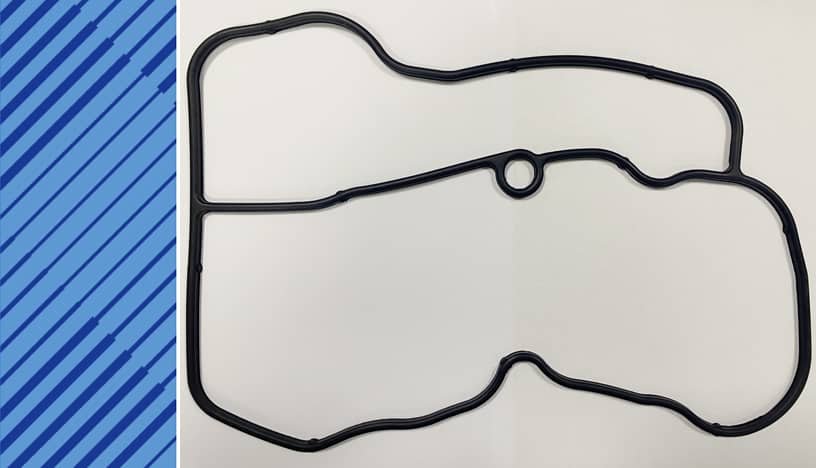

55 GASKET 5760550180 016
60 BOLT HEX 000931008208 032
65 SPACER 735151008100 032
75 PLUG-IN PIPE 5730780653 014
80 O-RING 700429011002 028
85 SNAP RING 000471016000 014

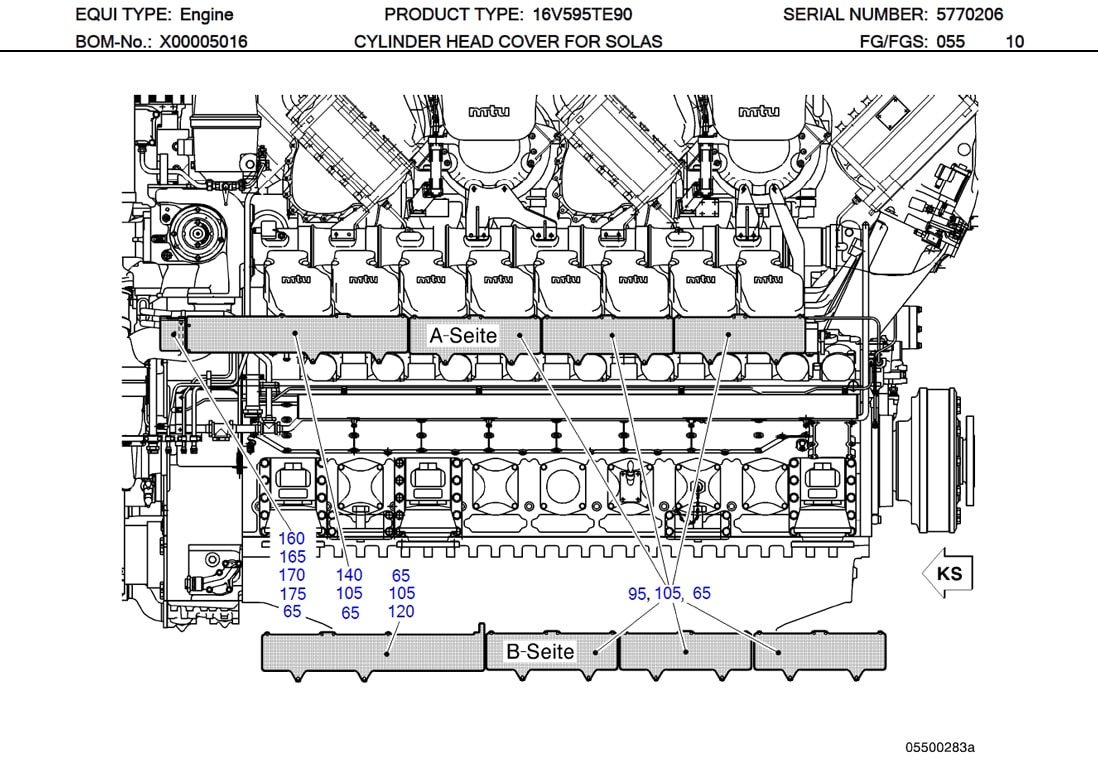

95 HEAT SHIELD FOR FUEL LINE 5860780084 006
105 BOLT HEX ZNPH R5F 304017008080 024
120 HEAT SHIELD FOR FUEL LINE 5860780184 001
140 HEAT SHIELD FOR FUEL LINE 5860780284 001
160 HEAT SHIELD FOR FUEL LINE X00004151 001
165 HEX SCREW 000933006158 002
170 WASHER 735151006100 002
175 HEX SCREW 000931008240 001

5760550180 SUPERSEDED PART AND EFFECTIVE DATE

5760550180 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 5760550180 5760550080 N/A
02 5760550180 5760550180 1990/12/01

MTU 595 Diesel Engine Models & Specifications

MTU 595 TE90 Family

MTU 595 Diesel Engine Models & Specifications

Make Power KW U/MIN Bore/stroke mm (in)
16V 595 TE70 3600 1750 190/210 (7.5/8.3)
16V 595 TE70L 3925 1750 190/210 (7.5/8.3)
12V 595 TE90 3240 1800 190/210 (7.5/8.3)
16V 595 TE90 4320 1800 190/210 (7.5/8.3)
16V 595 TE60 3040 1600 190/210 (7.5/8.3)
16V 595 TE70 3600 1700 190/210 (7.5/8.3)
16V 595 TE70L 3925 1750 190/210 (7.5/8.3)
16V 595 TE80 3925 1750 190/210 (7.5/8.3)
12V 595 TE90 3240 1800 190/210 (7.5/8.3)
16V 595 TE90 4320 1800 190/210 (7.5/8.3)
16V 595 TE50 2640 1500 190/210 (7.5/8.3)
12V 595 TC10 2250 1650 190/210 (7.5/8.3)
16V 595 TC10 3000 1650 190/210 (7.5/8.3)
