PART NUMBER 0000911128
ENGINE TYPE MTU 956/1163 ENGINE
DESCRIPTION DIAPHRAGM
DIMENSIONS N/A
UNIT WEIGHT 0.011 KG
HS CODE 84139100
NATO-VERS.-NR. 4310123001738
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

MTU 956/1163 ENGINE PARTS 0000911128 DIAPHRAGM

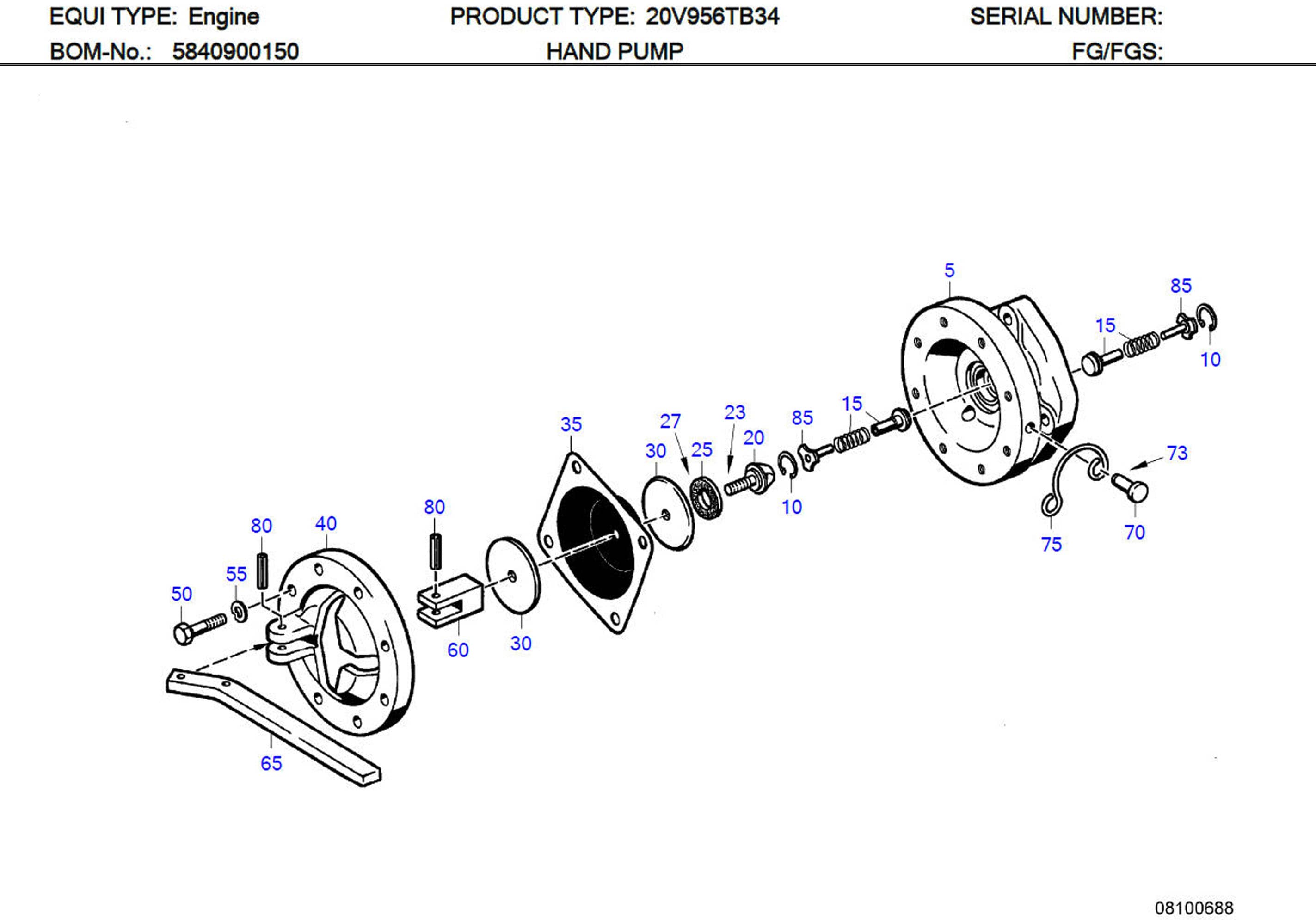

MTU 0000911128 Technical Engineering Exploded View

MTU 956/1163 ENGINE PARTS 0000911128 DIAPHRAGM

C/N Description Part-Number Qty
5 PUMP HOUSING 5840900354 001
10 RING SNAP 000472018000 002
15 VALVE TRIM 0000602178 002
20 SCREW 5840910071 001
23 SCREW LOCKING DEVICE LOCTITE 270 40083 001
25 GASKET 5840910380 001
27 RTV X00048307 001
30 WASHER 5840910052 002
35 DIAPHRAGM 0000911128 001
40 PUMP COVER 5840910003 001
50 HEX SCREW 304017008084 008
55 WASHER SPRING B8 000137008203 008
60 RETAINER 5840910095 001
65 LEVER 5840910026 001
70 PIN 201444008201 001
73 SEALANT PIPE THREAD LOCTITE 586 40033 001
75 LOCKING CLIP 5849930125 001
80 SPRING PIN 001481006005 002
85 VALVE GUIDE 5840910130 002

0000911128 SUPERSEDED PART AND EFFECTIVE DATE

0000911128 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 0000911128 8590910020 N/A
02 0000911128 0000911128 1989/02/01

MTU 956 Diesel Engine Models & Specifications

MTU 20V 956 TB33 Diesel Engine

MTU 956 Diesel Engine Models & Specifications

Make Power KW Speed rpm Bore/Stroke mm
12V 956 TB82 2300 1455 230/230
16V 956 TB82 3360 1500 230/230
20V 956 TB82 4200 1500 230/230
12V 956 TB92 2940 1500 230/230
16V 956 TB92 3920 1500 230/230
20V 956 TB92 4900 1500 230/230
12V 956 TB33 3750 1500 230/230
16V 956 TB33 5000 1500 230/230
20V 956 TB33 6250 1500 230/230
20V 956 TB34 6300 1500 230/230
