MTU 956 PARTS | X58799102324/N00 | SAFETY VALVE

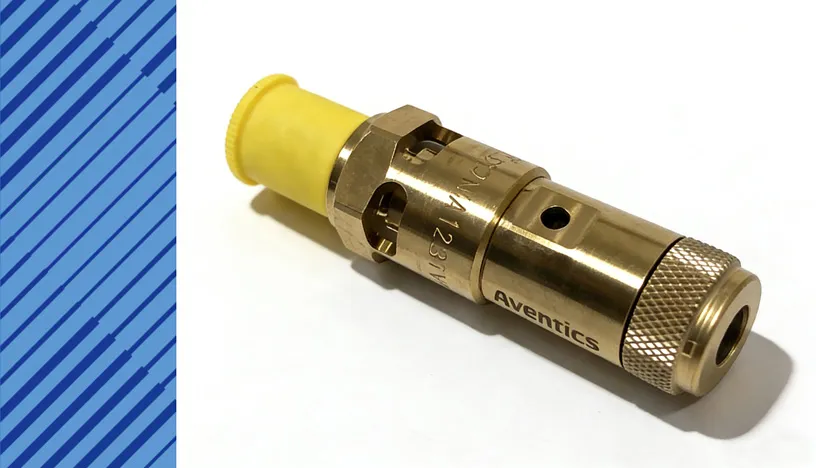

X58799102324/N00 SAFETY VALVE

Other
Other5840150980 GASKET RIGHT SIDE0129970648 GASKET8492500001 COUPLINGX58720700002 COOLANT PUMP SHAFT5841800143 OIL SPRAY NOZZLEXP58799100596 SEAL0000911128 DIAPHRAGMX59699100286 PRESSURE SPRINGX59699100285 PRESSURE SPRINGX54514100028 DIAPHRAGMX58712500010 BLEED VALVE0005342732 VALVE BLOCK ELECTRIC5840780024 THRUST MEMBER5840782802 SUPPLY PIPE007603016105 COPPER SEALING RING000910016002 PLUG000931012156 HEX SCREW5802040290 RETAINER000934012008 NUT HEX000137012202 WASHER SPRING B125802040801 SPIRAL HOUSING000137010202 WASHER SPRING B10000933010093 HEX SCREW700429045000 O-RING5802040072 NUT0002041116 ROTARY SEAL5802040806 IMPELLER700429178000 O-RING700429100000 O-RING5842040257 SEAL CARRIER5842040219 BEARING HOUSING5849900851 NUT205412223002 CYL. ROLLER BEARING5769970119 GRUB SCREWX58720700011 GEAR NO. 115900530426 VALVE COLLET5841400344 FLANGE5841421257 SEALING RING5840530229 VALVE GUIDE INLET, SIZE 15840530129 VALVE GUIDE INLET, SIZE 08495340000 SOLENOID VALVE5840300615 PISTON SKIRT8490740063 FLANGE0020940204 FILTER CARTRIDGEXT5610100140 PISTON RING F/TURBOCHARGER5841400282/87 BELLOWS WITH TEST CERT. 3.15841420154 CABLE CONDUIT5841420445 CLAMPX00E50214448 ACTUATOR5840940180 GASKET0180944502 PREFILTER5840371625 PISTON CROWN0019813727 ANGL CONT BALL BRG8492000005 ROTARY SEAL5842040714 COOLANT PUMP SHAFT5205304131 TRAVEL SENSOR5110850060 PISTON RING5120850560 PISTON RING F/TURBOCHARGER5120820226 HEAT SHIELD5120251210 BEARING5120200112 THRUST BEARING5841800175 OIL THERMOSTAT5849970040 SEALING RING111D03014/1 SEALING RING0002032088 ACTUATOR5800110558 SEAL CARRIER5110200412 THRUST BEARING5110250376 WASHER5849932001 LEAF SPRING0199977747 RADIAL-LIP SHFT SEAL5842032780 GASKET5849935201 PRESSURE SPRING5842040180 GASKET114C62033/1 SEALING RING5841420857 SEALING RING5800110259 SEALING RING5909970040 SEALING RING161A15027/1 GASKET5809970048 SEALING RING5120252076 WASHER5610110059 SEALING RING 8699970114 SEALING RING5800300617 PISTON COMPOSITE0005360001 LAMP5840700632/87 HP FUEL LINE5800162319 SEALING RING0004905565 BOOT0010175412 NOZZLE0000533235 VALVE ROTATOR5840111810 CYLINDER LINER SIZE 00080370018 OIL CONTROL RING0080375619 RECTANGLR-SECT RING5840300917 PISTON5840300020/42 CONNECTING ROD5800530205 EXHAUST VALVE5800530101 INLET VALVE007603033100 SEALING RING206925008000 HEX NUT5849970572 SCREW-FITTING UNION0000981565 GASKET0000981465 GASKET5840982719 PUMP TIMING PISTON5840980257 2/2-WAY SOLENOID VALVE5849931601 PRESSURE SPRING5840900054 VALVE HOUSING0029971248 RUBBER RING161M37002/1 RUBBER SLEEVE135M37018/1 RUBBER SLEEVE5840900595 2/2-WAY SOLENOID VALVE5809900819 STRESS BOLT135A45008/2 SLEEVE
PART NUMBER X58799102324/N00
ENGINE TYPE MTU 956 ENGINE
DESCRIPTION SAFETY VALVE
DIMENSIONS 7 BAR
UNIT WEIGHT 0.160 KG
HS CODE 84099900
NATO-VERS.-NR. N/A
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

MTU 20V 956 TB34 PARTS X58799102324/N00 SAFETY VALVE

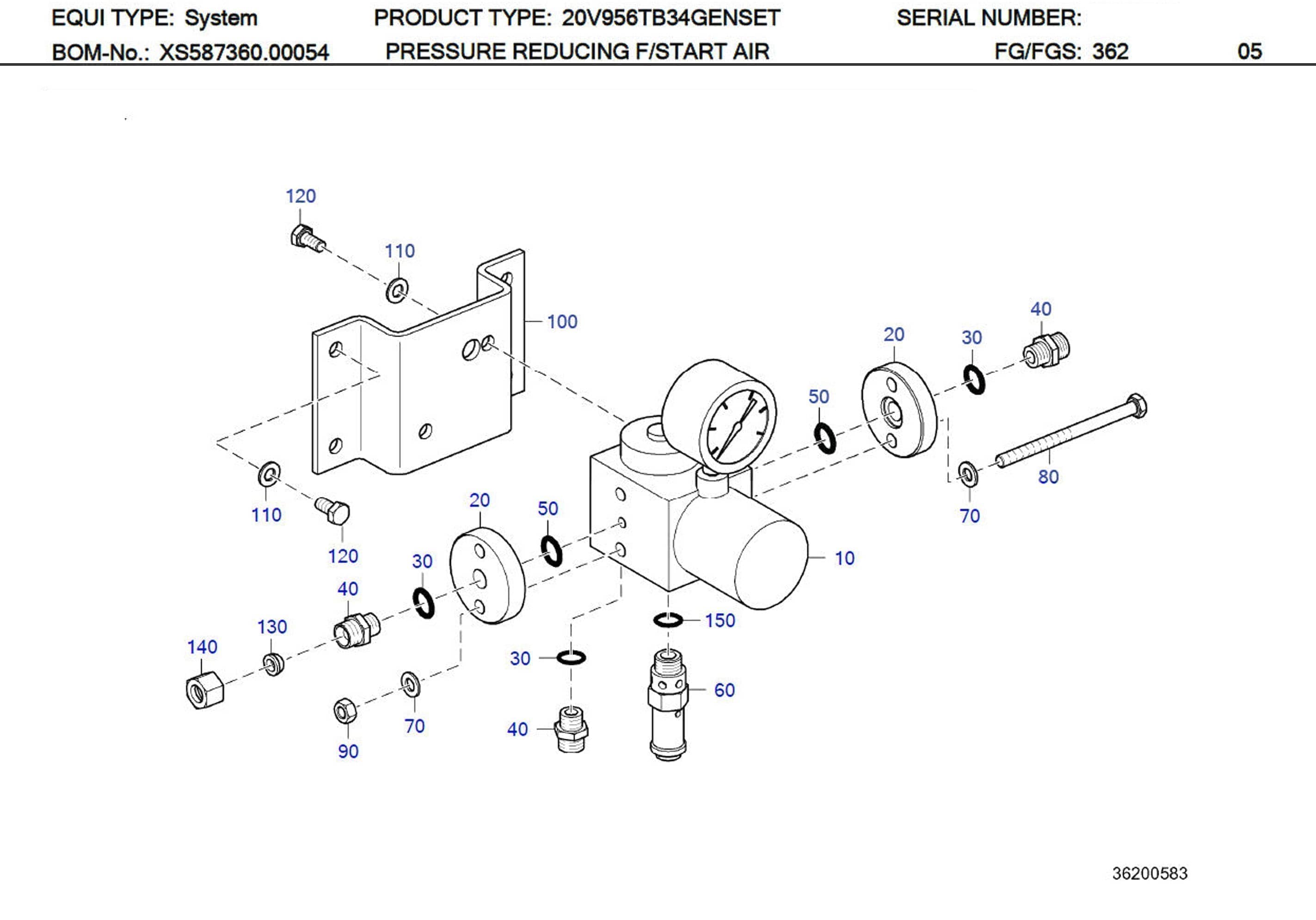

MTU X58799102324/N00 Technical Engineering Exploded View

MTU 20V 956 TB34 PARTS X58799102324/N00 SAFETY VALVE

C/N Description Part-Number Qty
10 PRESS REDUCING VALVE B58799100059/N20 001
20 FLANGE 5861750027/87 002
30 COPPER SEALING RING 007603014102 003
40 UNION 707000000020 003
50 O-RING 700429014000 002
60 SAFETY VALVE X58799102324/N00 001
70 WASHER 200125008400 004
80 SCREW 204017008042/85 002
90 HEX NUT 304032008014/85 002
100 RETAINER B58736200006/N20 001
110 WASHER 000125008427 006
120 HEX SCREW 304017008077/85 006
130 CONE SEALING 10 F73 915005008003 001
140 NUT 707000000003 001
150 COPPER SEALING RING 007603016105 001

X58799102324/N00 SUPERSEDED PART AND EFFECTIVE DATE

X58799102324/N00 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 X58799102324/N00 0001751511 N/A
02 X58799102324/N00 0001751511/N00 2024/10/21
03 X58799102324/N00 X58799102324 2024/10/22
04 X58799102324/N00 X58799102324/N00 2024/10/23

MTU 956 Diesel Engine Models & Specifications

MTU 20V 956 TB33 Diesel Engine

MTU 956 Diesel Engine Models & Specifications

Make Power KW Speed rpm Bore/Stroke mm
12V 956 TB82 2300 1455 230/230
16V 956 TB82 3360 1500 230/230
20V 956 TB82 4200 1500 230/230
12V 956 TB92 2940 1500 230/230
16V 956 TB92 3920 1500 230/230
20V 956 TB92 4900 1500 230/230
12V 956 TB33 3750 1500 230/230
16V 956 TB33 5000 1500 230/230
20V 956 TB33 6250 1500 230/230
20V 956 TB34 6300 1500 230/230
