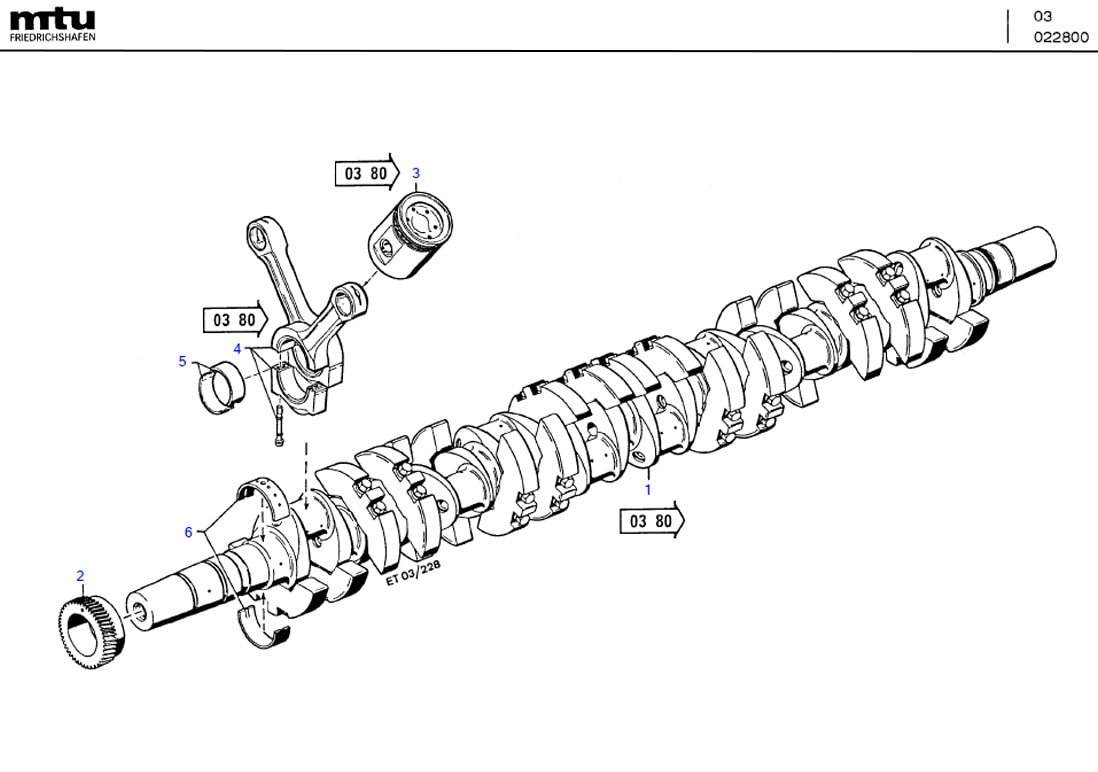

MTU 5840300020/42 Technical Engineering Exploded View

MTU 5840300020/42 Technical Engineering Exploded View

MTU 5840300020/42 Technical Engineering Exploded View

C/N Description Part-Number Qty
01 CRANKSHAFT 5840300401 001
02 CRANKSHAFT GEAR 5840520003 001
03 PUMP TIMING PISTON 5840300917 020
04 CONNECTING ROD 5840300020/42 020
05 CONROD BEARING SIZE 0-0 5840301960 020
05A CONROD BEARING STAGE 0-0 5840302060 000
05B CONROD BEARING SIZE 1-0 5840302360 000
05C CONROD BEARING SIZE 0-2 5840302160 000
05D CONROD BEARING SIZE 0-3 5840302260 000
05E CONROD BEARING SIZE 1-1 5840302460 000
05F CONROD BEARING SIZE 1-2 5840302560 000
05G CONROD BEARING SIZE 1-3 5840302660 000
06 CRANKSHAFT BEARING SIZE 0-0 5840301740 011
06A CRANKSHAFT BEARING SIZE 0-1 5840303040 000
06B CRANKSHAFT BEARING SIZE 1-0 5840303340 000
06C CRANKSHAFT BEARING SIZE 0-2 5840530129 000
06D CRANKSHAFT BEARING SIZE 0-3 5840303240 000
06E CRANKSHAFT BEARING SIZE 1-1 5840303440 000
06F CRANKSHAFT BEARING SIZE 1-2 5840303540 000
06G CRANKSHAFT BEARING SIZE 1-3 5840303640 000
06H CRANKSHAFT BEARING SIZE 2-0 5840303740 000
06I CRANKSHAFT BEARING SIZE 2-1 5800530320 000
06J CRANKSHAFT BEARING SIZE 2-2 5840303940 000
06K CRANKSHAFT BEARING SIZE 2-3 5840304040 000

5840300020/42 SUPERSEDED PART AND EFFECTIVE DATE

5840300020/42 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 5840300020/42 R5840300020/42 N/A
02 5840300020/42 E5840300020/42 2017/05/01
03 5840300020/42 5840300020/42 2017/06/01

MTU 1163 Diesel Engine Models & Specifications

MTU 20V 1163 Diesel Engine

MTU 1163 Diesel Engine Models & Specifications

Make Year of construction Power KW U/MIN
16V 1163 TB73L N/A 5200 1230
20V 1163 TB73 N/A 6000 1200
20V 1163 TB73L N/A 6500 1230
12V 1163 TB93 N/A 4440 1900
16V 1163 TB93 N/A 5920 1900
20V 1163 TB93 N/A 7400 1900
16V 1163 TB76 N/A 4320 1200
16V 1163 TB76L N/A 4800 1200
16V 1163 TB82 N/A 3580 1200
20V 1163 TB82 N/A 4480 1200
