MTU 956/1163 PARTS | 5840782802 | SUPPLY PIPE

5840782802 SUPPLY PIPE

Other
Other 0005342732 VALVE BLOCK ELECTRIC 5840780024 THRUST MEMBER 007603016105 COPPER SEALING RING 000910016002 PLUG 000931012156 HEX SCREW 5802040290 RETAINER 000934012008 NUT HEX 000137012202 WASHER SPRING B12 5802040801 SPIRAL HOUSING 000137010202 WASHER SPRING B10 000933010093 HEX SCREW 700429045000 O-RING 5802040072 NUT 0002041116 ROTARY SEAL 5802040806 IMPELLER 700429178000 O-RING 700429100000 O-RING 5842040257 SEAL CARRIER 5842040219 BEARING HOUSING 5849900851 NUT 205412223002 CYL. ROLLER BEARING 5769970119 GRUB SCREW X58720700011 GEAR NO. 11 5900530426 VALVE COLLET 5841400344 FLANGE 5841421257 SEALING RING 5840530229 VALVE GUIDE INLET, SIZE 1 5840530129 VALVE GUIDE INLET, SIZE 0 8495340000 SOLENOID VALVE 5840300615 PISTON SKIRT 8490740063 FLANGE 0020940204 FILTER CARTRIDGE XT5610100140 PISTON RING F/TURBOCHARGER 5841400282/87 BELLOWS WITH TEST CERT. 3.1 5841420154 CABLE CONDUIT 5841420445 CLAMP X00E50214448 ACTUATOR 5840940180 GASKET 0180944502 PREFILTER 5840371625 PISTON CROWN 0019813727 ANGL CONT BALL BRG 8492000005 ROTARY SEAL 5842040714 COOLANT PUMP SHAFT 5205304131 TRAVEL SENSOR 5110850060 PISTON RING 5120850560 PISTON RING F/TURBOCHARGER 5120820226 HEAT SHIELD 5120251210 BEARING 5120200112 THRUST BEARING 5841800175 OIL THERMOSTAT 5849970040 SEALING RING 111D03014/1 SEALING RING 0002032088 ACTUATOR 5800110558 SEAL CARRIER 5110200412 THRUST BEARING 5110250376 WASHER 5849932001 LEAF SPRING 0199977747 RADIAL-LIP SHFT SEAL 5842032780 GASKET 5849935201 PRESSURE SPRING 5842040180 GASKET 114C62033/1 SEALING RING 5841420857 SEALING RING 5800110259 SEALING RING 5909970040 SEALING RING 161A15027/1 GASKET 5809970048 SEALING RING 5120252076 WASHER 5610110059 SEALING RING 8699970114 SEALING RING 5800300617 PISTON COMPOSITE 0005360001 LAMP 5840700632/87 HP FUEL LINE 5800162319 SEALING RING 0004905565 BOOT 0010175412 NOZZLE 0000533235 VALVE ROTATOR 5840111810 CYLINDER LINER SIZE 0 0080370018 OIL CONTROL RING 0080375619 RECTANGLR-SECT RING 5840300917 PISTON 5840300020/42 CONNECTING ROD 5800530205 EXHAUST VALVE 5800530101 INLET VALVE 007603033100 SEALING RING 206925008000 HEX NUT 5849970572 SCREW-FITTING UNION 0000981565 GASKET 0000981465 GASKET 5840982719 PUMP TIMING PISTON 5840980257 2/2-WAY SOLENOID VALVE 5849931601 PRESSURE SPRING 5840900054 VALVE HOUSING 0029971248 RUBBER RING 161M37002/1 RUBBER SLEEVE 135M37018/1 RUBBER SLEEVE 5840900595 2/2-WAY SOLENOID VALVE 5809900819 STRESS BOLT 135A45008/2 SLEEVE
PART NUMBER 5840782802
ENGINE TYPE MTU 956/1163 ENGINE
DESCRIPTION SUPPLY PIPE
DIMENSIONS N/A
UNIT WEIGHT 0.681 KG
HS CODE 84099900
NATO-VERS.-NR. 4710123479516
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

MTU 956/1163 ENGINE PARTS 5840782802 SUPPLY PIPE

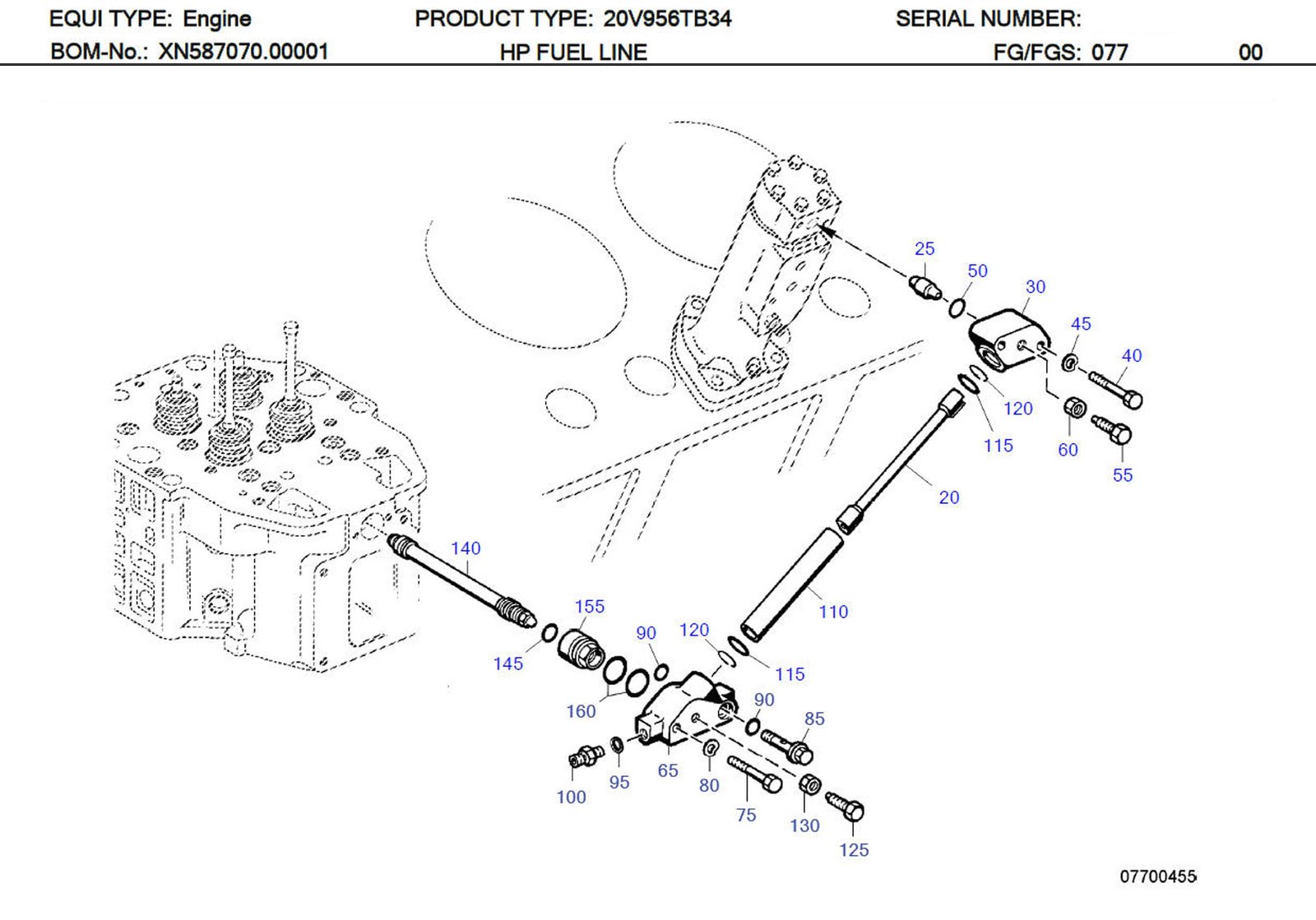

MTU 5840782802 Technical Engineering Exploded View

MTU 956/1163 ENGINE PARTS 5840782802 SUPPLY PIPE

C/N Description Part-Number Qty
20 HP FUEL LINE 5840700632/87 020
25 THRUST MEMBER 5840780024 020
30 CONNECTING FLANGE 5840741744 020
40 HEX SCREW 000931010105 040
45 WASHER SPRING B10 000137010202 040
50 O-RING 700429020003 020
55 SCREW 5849901115 020
60 NUT 04-2 000439016201 020
65 CONNECTING FLANGE 5840741944 020
75 HEX SCREW 000931010105 020
80 WASHER SPRING B10 000137010202 020
85 SCREW 5840780171 020
90 O-RING 700429017002 040
95 COPPER SEALING RING 007603012111 040
100 UNION 915013006002 040
110 FUEL LINE 5840781102 020
115 O-RING 700429028002 040
120 SNAP RING 207993028200 040
125 SCREW 5849901115 020
130 NUT 04-2 000439016201 020
140 SUPPLY PIPE 5840782802 020
145 O-RING 700429019000 020
155 SLEEVE 5840780053 020
160 O-RING 700429030000 040

5840782802 SUPERSEDED PART AND EFFECTIVE DATE

5840782802 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 5840782802 5840700533 N/A
02 5840782802 5840701033 2003/08/01
03 5840782802 5840701433 2003/09/01
04 5840782802 5840701533 2003/10/01
05 5840782802 5840782802 2003/11/01

MTU 956 Diesel Engine Models & Specifications

MTU 20V 956 TB33 Diesel Engine

MTU 956 Diesel Engine Models & Specifications

Make Power KW Speed rpm Bore/Stroke mm
12V 956 TB82 2300 1455 230/230
16V 956 TB82 3360 1500 230/230
20V 956 TB82 4200 1500 230/230
12V 956 TB92 2940 1500 230/230
16V 956 TB92 3920 1500 230/230
20V 956 TB92 4900 1500 230/230
12V 956 TB33 3750 1500 230/230
16V 956 TB33 5000 1500 230/230
20V 956 TB33 6250 1500 230/230
20V 956 TB34 6300 1500 230/230
