MTU 956 Parts | 8699970114 | SEALING RING

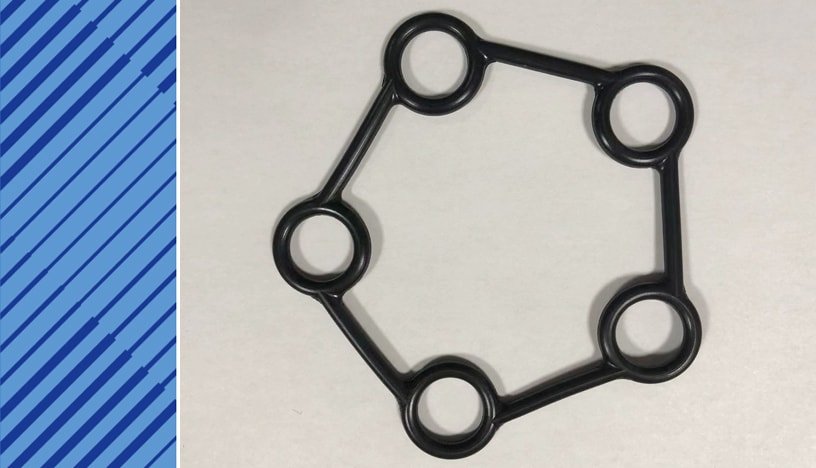

8699970114 SEALING RING

Other
Other XP58799100596 SEAL 0000911128 DIAPHRAGM X59699100286 PRESSURE SPRING X59699100285 PRESSURE SPRING X54514100028 DIAPHRAGM X58712500010 BLEED VALVE 0005342732 VALVE BLOCK ELECTRIC 5840780024 THRUST MEMBER 5840782802 SUPPLY PIPE 007603016105 COPPER SEALING RING 000910016002 PLUG 000931012156 HEX SCREW 5802040290 RETAINER 000934012008 NUT HEX 000137012202 WASHER SPRING B12 5802040801 SPIRAL HOUSING 000137010202 WASHER SPRING B10 000933010093 HEX SCREW 700429045000 O-RING 5802040072 NUT 0002041116 ROTARY SEAL 5802040806 IMPELLER 700429178000 O-RING 700429100000 O-RING 5842040257 SEAL CARRIER 5842040219 BEARING HOUSING 5849900851 NUT 205412223002 CYL. ROLLER BEARING 5769970119 GRUB SCREW X58720700011 GEAR NO. 11 5900530426 VALVE COLLET 5841400344 FLANGE 5841421257 SEALING RING 5840530229 VALVE GUIDE INLET, SIZE 1 5840530129 VALVE GUIDE INLET, SIZE 0 8495340000 SOLENOID VALVE 5840300615 PISTON SKIRT 8490740063 FLANGE 0020940204 FILTER CARTRIDGE XT5610100140 PISTON RING F/TURBOCHARGER 5841400282/87 BELLOWS WITH TEST CERT. 3.1 5841420154 CABLE CONDUIT 5841420445 CLAMP X00E50214448 ACTUATOR 5840940180 GASKET 0180944502 PREFILTER 5840371625 PISTON CROWN 0019813727 ANGL CONT BALL BRG 8492000005 ROTARY SEAL 5842040714 COOLANT PUMP SHAFT 5205304131 TRAVEL SENSOR 5110850060 PISTON RING 5120850560 PISTON RING F/TURBOCHARGER 5120820226 HEAT SHIELD 5120251210 BEARING 5120200112 THRUST BEARING 5841800175 OIL THERMOSTAT 5849970040 SEALING RING 111D03014/1 SEALING RING 0002032088 ACTUATOR 5800110558 SEAL CARRIER 5110200412 THRUST BEARING 5110250376 WASHER 5849932001 LEAF SPRING 0199977747 RADIAL-LIP SHFT SEAL 5842032780 GASKET 5849935201 PRESSURE SPRING 5842040180 GASKET 114C62033/1 SEALING RING 5841420857 SEALING RING 5800110259 SEALING RING 5909970040 SEALING RING 161A15027/1 GASKET 5809970048 SEALING RING 5120252076 WASHER 5610110059 SEALING RING 5800300617 PISTON COMPOSITE 0005360001 LAMP 5840700632/87 HP FUEL LINE 5800162319 SEALING RING 0004905565 BOOT 0010175412 NOZZLE 0000533235 VALVE ROTATOR 5840111810 CYLINDER LINER SIZE 0 0080370018 OIL CONTROL RING 0080375619 RECTANGLR-SECT RING 5840300917 PISTON 5840300020/42 CONNECTING ROD 5800530205 EXHAUST VALVE 5800530101 INLET VALVE 007603033100 SEALING RING 206925008000 HEX NUT 5849970572 SCREW-FITTING UNION 0000981565 GASKET 0000981465 GASKET 5840982719 PUMP TIMING PISTON 5840980257 2/2-WAY SOLENOID VALVE 5849931601 PRESSURE SPRING 5840900054 VALVE HOUSING 0029971248 RUBBER RING 161M37002/1 RUBBER SLEEVE 135M37018/1 RUBBER SLEEVE 5840900595 2/2-WAY SOLENOID VALVE 5809900819 STRESS BOLT 135A45008/2 SLEEVE
PART NUMBER 8699970114
ENGINE TYPE MTU 956 ENGINE
DESCRIPTION SEALING RING
DIMENSIONS N/A
UNIT WEIGHT 0.005 KG
HS CODE 40169300
NATO-VERS.-NR. 5330123808350
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

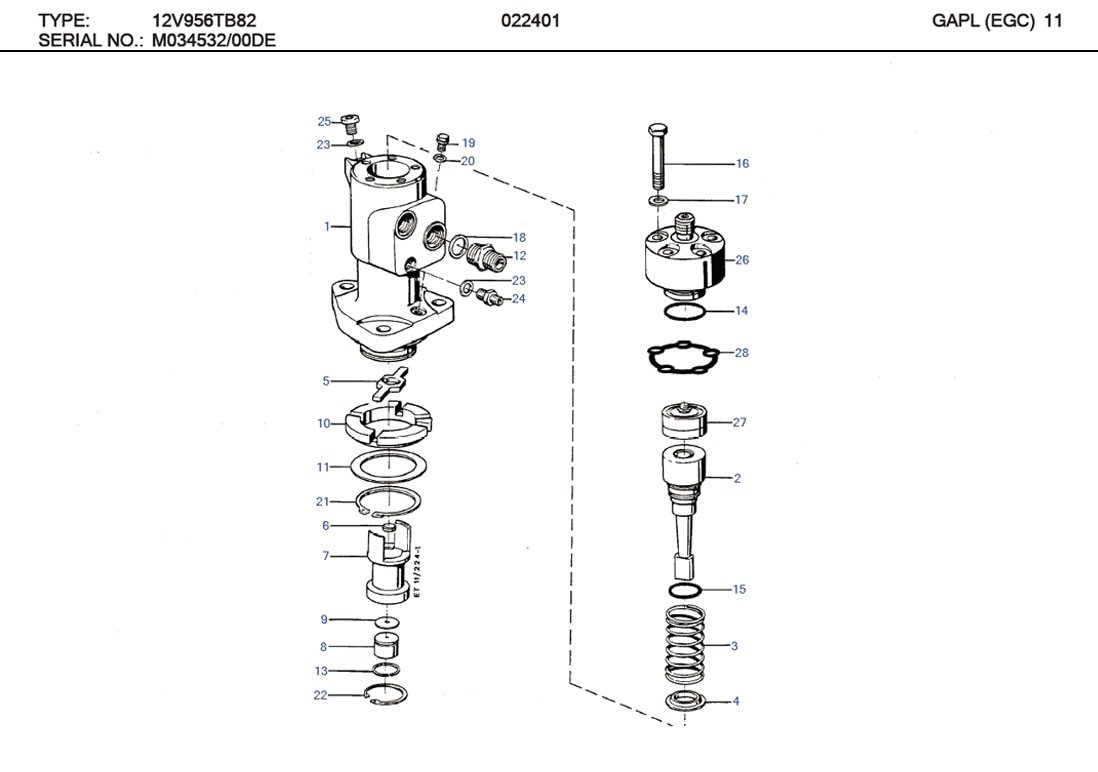

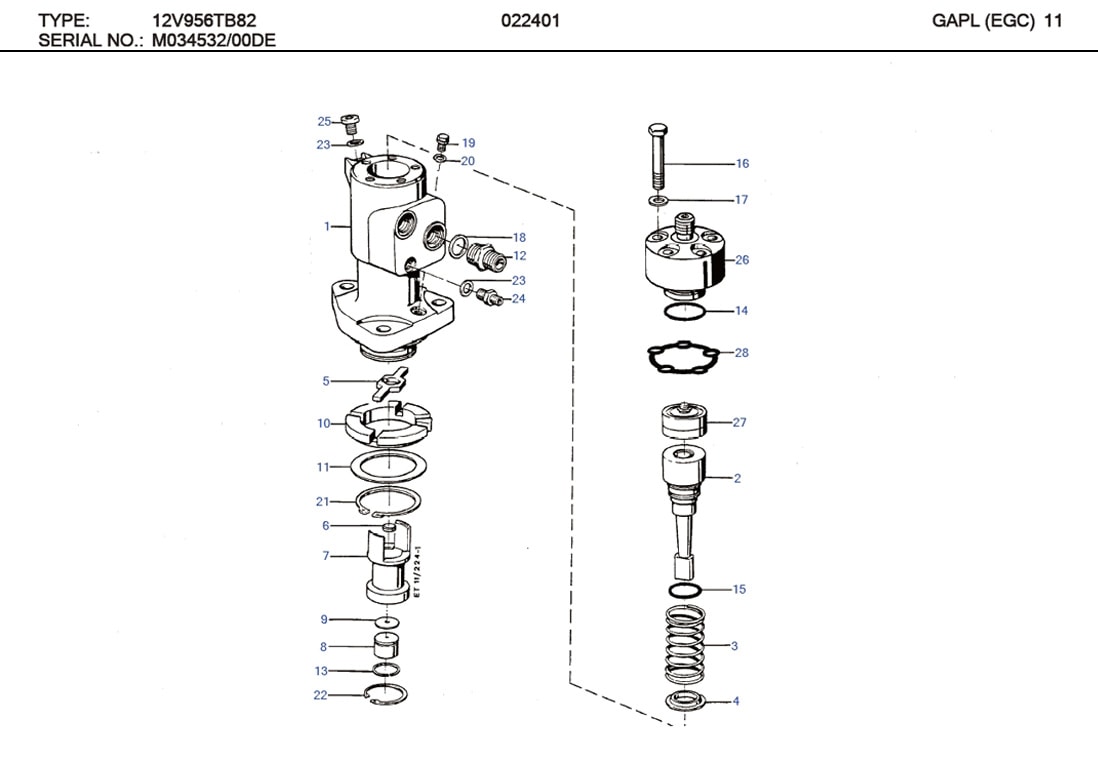

MTU 8699970114 Technical Engineering Exploded View

MTU 8699970114 Technical Engineering Exploded View

MTU 8699970114 Technical Engineering Exploded View

C/N Description Part-Number Qty
000 INJECTION PUMP BOOKLET 0100748902 001
01 OIL PUMP HOUSING =3405291102 001
01Z NAMEPLATE 8695840006 001
02 PUMP ELEMENT 8690741620 001
03 PRESSURE SPRING 8690741640 001
04 SPRING RETAINER 8690741960 001
05 DRIVER 8690740106 001
06 PRESSURE PLATE 8690740013 001
07 PLUNGER BODY 8690741660 001
08 BALL SOCKET 8690740107 001
09 DISTANCE RING 8690740014 001
10 CONTROL SLEEVE 8690740037 001
11 INTERMEDIATE RING 8690741690 001
12 SCREW-FITTING UNION 8499970850 001
13 SNAP RING 8699940090 001
14 O-RING 8699971050 001
15 O-RING 8699971060 001
16 SCREW 000931012149 005
17 COVER DISC 8490740660 005
18 SEALING RING 007603022102 002
19 PLUG 000910010002 001
20 SEALING RING 007603010110 001
21 SNAP RING 000471068000 001
22 SNAP RING 000472047000 001
23 SEALING RING 007603012111 002
24 EXHAUST PIPE NECK 0029973072 001
25 PLUG 8490740670 001
26 FLANGED UNION 8490740550 001
27 2/2-WAY SOLENOID VALVE 8490740570 001
28 SEALING RING 8699970114 001
29Z PROTECTIVE CAP =1900508017 001
30Z PROTECTIVE CAP =1900508011 001
31Z PROTECTIVE CAP =1900508020 001
