PART NUMBER 135B03062/2
ENGINE TYPE MTU 538 ENGINE
DESCRIPTION WASHER
DIMENSIONS N/A
UNIT WEIGHT 0.430 KG
HS CODE 84879059
NATO-VERS.-NR. 2815121426128
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

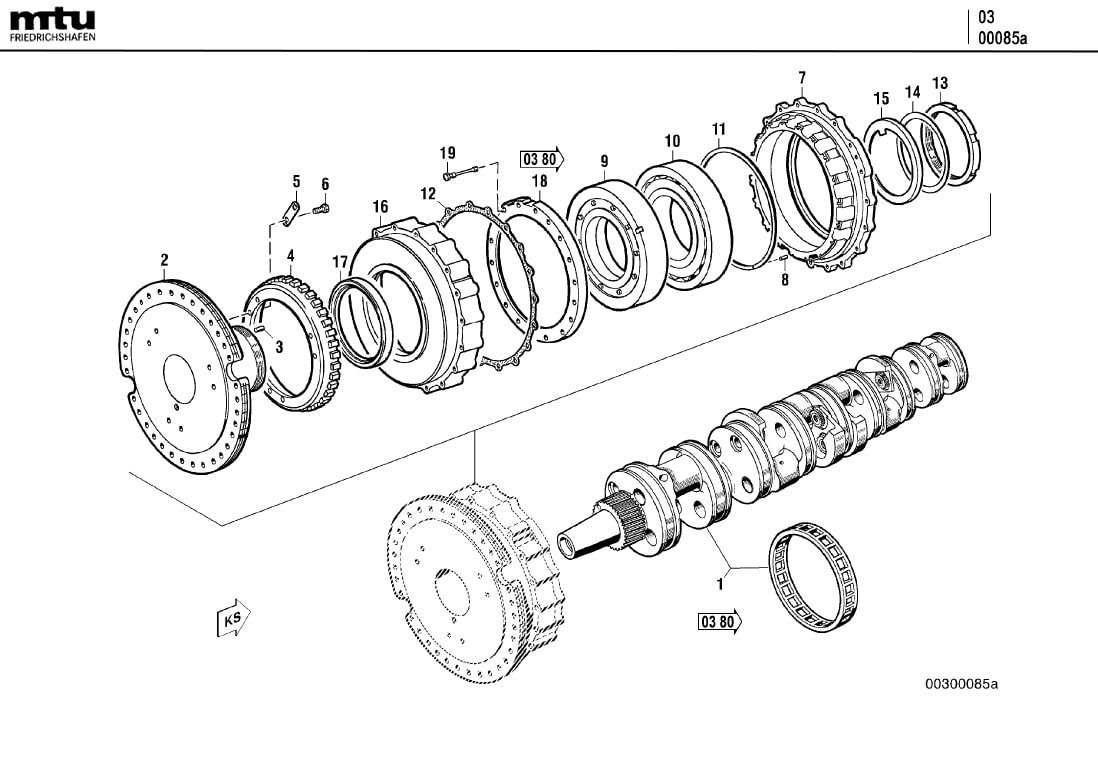

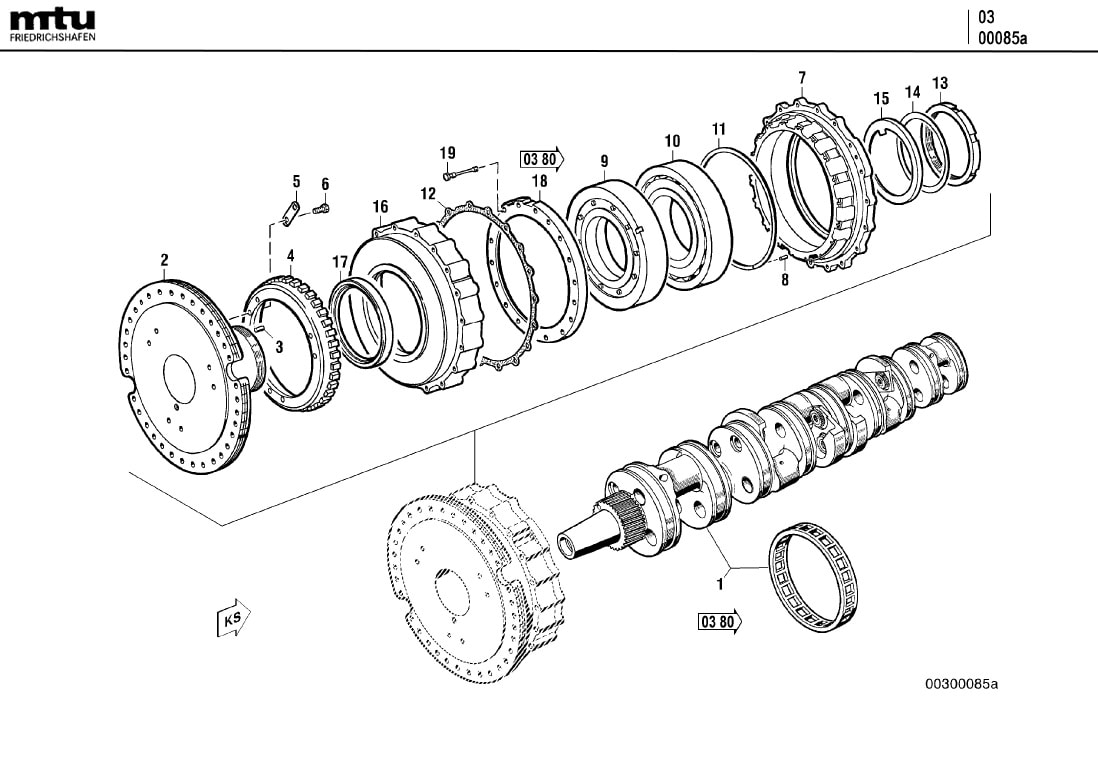

MTU 135B03062/2 Technical Engineering Exploded View

MTU 135B03062/2 Technical Engineering Exploded View

MTU 135B03062/2 Technical Engineering Exploded View

C/N Description Part-Number Qty
000 CRANKSHAFT 5610301401 001
01 CRANKSHAFT 8590300248 000
02 PTO FLANGE 5610310445/42 001
03 DOWEL PIN 000007008107 001
04 PULSE GENERATE RING 5610640005 001
05 TAB WASHER 8709940332 003
06 HEX SCREW 000933010089 006
07 BEARING CAP 136B03511/3 001
08 DOWEL PIN 000007005117 001
09 BEARING 136B03706/1 001
10 ROLLER BEARING 136B03742/1 001
11 WASHER 135B03062/2 001
11A WASHER 135B03063/2 001
11B WASHER 135B03064/2 001
11C WASHER 135B03065/2 001
12 GASKET 5600350280 001
13 SLOTTED NUT 135B03035/2 001
14 WASHER 135B03040/1 001
15 TAB WASHER 135B03020/2 001
16 END COVER 136B03552/1 001
17 OIL SEAL 135B03090/1 001
18 RING 135B03727/2 001
19 STRESS BOLT 700209008206 018

135B03062/2 SUPERSEDED PART AND EFFECTIVE DATE

135B03062/2 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 135B03062/2 135B03062/1 N/A
02 135B03062/2 135B03062/2 1987/09/01

MTU 538 Diesel Engine Models & Specifications

MTU 16V 538 Diesel Engine

MTU 538 Diesel Engine Models & Specifications

Make Year of construction Power KW U/MIN
12V 538 TB92 N/A 2250 1900
20V 538 TB92 N/A 3000 1900
16V 538 TB93 N/A 3300 1900
20V 538 TB93 N/A 4120 1900
12V 538 TB8 MD 656 1655 1800
12V 538 TB9 MD 657 1986 1900
20V 538 TB1 MD 1080 2096 1600
20V 538 TB6 MD 1080 1839 1500
20V 538 TB7 MC 1080/30 2390 1720
16V 538 TB9 MD 872 2648 1900
