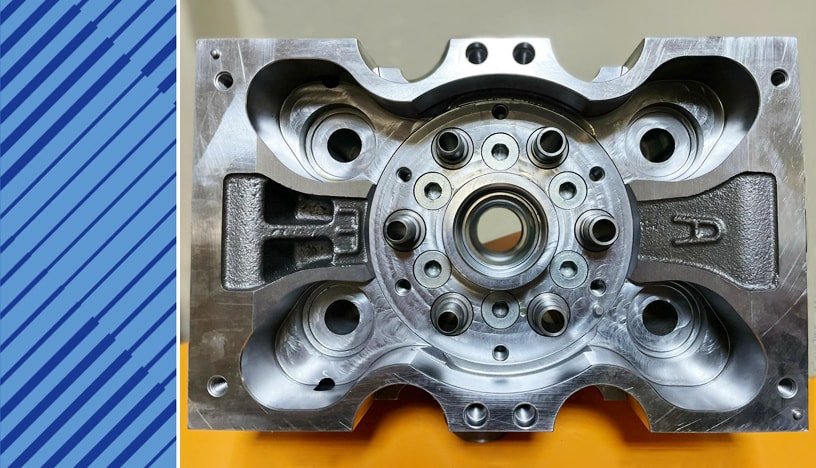

5610105420 CYLINDER HEAD

Other
Other 514D19001/1 GASKET 5602030680 GASKET 135L45018/1 SLOTTED NUT 8352010073 TAB WASHER 5602011280 GASKET 5602011380 GASKET 5602030380 GASKET 5602011480 GASKET 5602010980 GASKET 135L35003/1 BUSHING 5602010880 GASKET 700217040001 SHAFT SEAL RING 5602011880 GASKET 135D01012/1 RUBBER GROMMET 000N13235/1 GASKET 700327012000 GROMMET 735038008106 RUBBER HOSE 135D11006/1 RUBBER SEAL 700327015000 GROMMET 000N33715/1 DELIVERY VALVE 000N33714/1 VALVE 5600740280 GASKET 135D11005/1 SEALING RING 135D11003/1 SEALING RING 5600980180 GASKET 5600980380 GASKET 806B01035/2 SPACER RING 806A23001/1 LOCKING PLATE 135D08007/1 SEALING RING 5600510580 GASKET 5600513780 GASKET 5600513580 GASKET 5600513680 GASKET 5600510080 GASKET 5600512280 GASKET 5600520080 GASKET 5600160280 GASKET 5600180080 GASKET 5030210580 GASKET 806A06020/1 SEALING RING 5601420084 SHIM 5611420680 GASKET 5600160180 GASKET 5600160071 PLUG 000N33730/1 STRAINER FILTER 999900010000 RIVET NUT 700292013000 TAB WASHER 700368035002 RUBBER SLEEVE 700368090002 SLEEVE RUBBER 135C04501/2 CONNECTING PIECE X58708300028 FUEL FILTER ELEMENT 000N33726/1 NOZZLE ELEMENT 135B09041/3 CONROD 135D17033/1 TAPPET 135C05716/1 WASHER 135B03062/2 WASHER 135B03020/2 TAB WASHER 135C10002/1 VALVE SPRING INNER 135B03090/1 OIL SEAL 135B14008/1 SCREW 135C01013/1 COLLARED BUSHING 135L35037/1 STANDPIPE 135D19004/3 BEARING BUSHING 135C10017/5 GUIDE SLEEVE 5610380850 CONROD BUSHING SIZE 0 5610381150 CONROD BUSHING SIZE 3 5610380950 CONROD BUSHING SIZE 1 135C01007/1 COLLARED BUSHING 135C01006/1 SLOTTED NUT 135C01010/1 SPACER BUSHING 135C10020/2 VALVE HEAD INLET 135C10143/3 VALVE HEAD 135B09742/5 CONROD BEARING 5600550070 THREADED RING 135D17708/5 HYD LASH ADJUSTER 5600170509 BURNER 5600100083 SCREW 5619810086 ROLLER SIZE 0
PART NUMBER 5610105420
ENGINE TYPE MTU 538 ENGINE
DESCRIPTION CYLINDER HEAD
DIMENSIONS N/A
UNIT WEIGHT 40.500 KG
HS CODE 84099900
NATO-VERS.-NR. 2815123998018
MTU Friedrichshafen GmbH
MTU Friedrichshafen GmbH
  • Install drawings
  • original parts

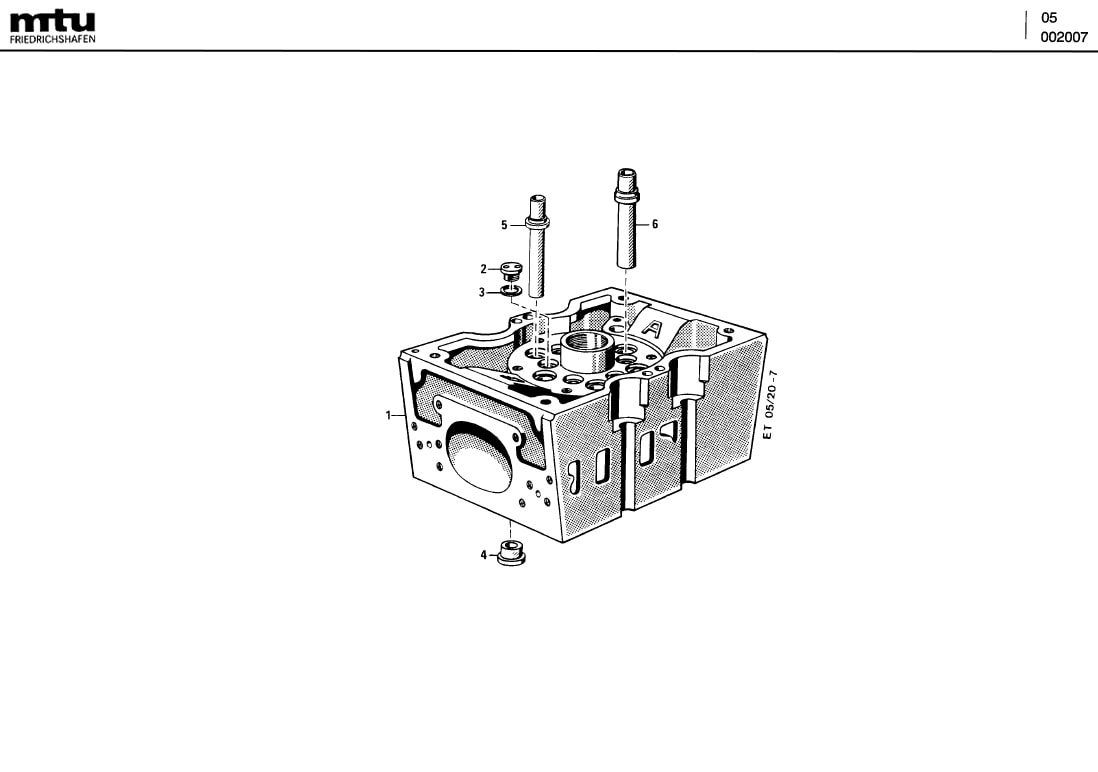

MTU 5610105420 Technical Engineering Exploded View

MTU 5610105420 Technical Engineering Exploded View

MTU 5610105420 Technical Engineering Exploded View

C/N Description Part-Number Qty
000 CYLINDER HEAD 5610105420 001
01 CYLINDER HEAD 5610161701 001
02 CORE PLUG 135C01003/1 006
03 GASKET 135C01004/1 006
04 SLEEVE 135C01005/1 002
05 VALVE GUIDE INLET 135C01096/1 003
05A VALVE GUIDE INLET, SIZE 0 136C01010/2 000
05B VALVE GUIDE INLET, SIZE 1 136C01015/1 000
06 VALVE GUIDE EXHAUST 5610531630 003
06A VALVE GUIDE EXHAUST, SIZE 0 5610531430 000
06B VALVE GUIDE EXHAUST, SIZE 1 5610531530 000

5610105420 SUPERSEDED PART AND EFFECTIVE DATE

5610105420 SUPERSEDED PART AND EFFECTIVE DATE

C/N New Part Number Superseded Part Number Valid From Date
01 5610105420 135C01510/3 N/A
02 5610105420 135C01737/1 1988/04/01
03 5610105420 135C01735/3 1988/05/01
04 5610105420 5610160201 1988/06/01
05 5610105420 5610100620 1988/07/01
06 5610105420 5610101020 1988/08/01
07 5610105420 5610102720 1988/09/01
08 5610105420 5610160401 1988/10/01
09 5610105420 5610101220 1988/11/01
10 5610105420 5610102520 1988/12/01
11 5610105420 5610161301 1989/01/01
12 5610105420 5610103120 1989/02/01
13 5610105420 5610103620 1989/03/01
14 5610105420 5610104020 1989/04/01
15 5610105420 5610105020 1989/05/01
16 5610105420 5610161501 1989/06/01
17 5610105420 5610104320 1989/07/01
18 5610105420 5610105120 1989/09/01
19 5610105420 5610161701 1989/10/01
20 5610105420 5610105420 1989/11/01

MTU 538 Diesel Engine Models & Specifications

MTU 16V 538 Diesel Engine

MTU 538 Diesel Engine Models & Specifications

Make Year of construction Power KW U/MIN
12V 538 TB92 N/A 2250 1900
20V 538 TB92 N/A 3000 1900
16V 538 TB93 N/A 3300 1900
20V 538 TB93 N/A 4120 1900
12V 538 TB8 MD 656 1655 1800
12V 538 TB9 MD 657 1986 1900
20V 538 TB1 MD 1080 2096 1600
20V 538 TB6 MD 1080 1839 1500
20V 538 TB7 MC 1080/30 2390 1720
16V 538 TB9 MD 872 2648 1900
